GB/T 14295-2008 空气过滤器标准下载

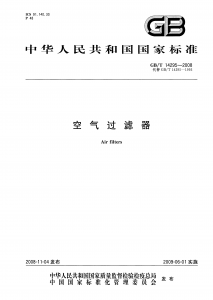

GB-T 14295 2008 空气过滤器标准

1范围

本标准规定了空气过滤器(简称过滤器)的术语与定义、分类与标记、要求,试验方法、检验规则以及 产品的标志、包装、运输和贮存等。

本标准适用于常温、常湿、包括外加电场条件下的通风、空气调节和空气净化系统或设备的干式过 滤器。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T191包装储运图示标志

GB/T 1236—2000工业通风机用标准化风道进行性能试验

电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验 用安装在圆形截面管道中的差压装置测量满管流体流量第1部分:一般

用安装在圆形截面管道中的差压装置测量满管流体流量第2部分:孔板 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴 用安装在圆形截面管道中的差压装置测量满管流体流量第4部分:文丘

GB 4706.1—2005家用和类似用途电器的安全通用要求 GB/T 4857. 23—2003包装运输包装件随机振动试验方法

GB/T 6167尘埃粒子计数器性能试验方法

GB/T 8170数值修约规则 GB 8624建筑材料及制品燃烧性能分级 GB/T 18883—2002室内空气质量标准 GB 50243通风与空调工程施工质量验收规范

3术语与定义

以下术语与定义适于本标准。

干式过滤器dry type filter

滤料既不浸油,也不喷其他液体的过滤器。

亚高效过滤器 sub~HEP A (high efficiency particulate air) filter

按本标准规定的方法检验,对粒径大于等于〇. 5 /im微粒的计数效率大于或等于95%而小于

99. 9%的过滤器。

3.3

高效空气过滤器 high efficiency filter

按本标准规定的方法检验,对粒径大于等于0.5 /im微粒的计数效率大于或等于70%而小于95% 的过滤器。

3.4

中效空气过滤器 medium efficiency filter

按本标准规定的方法检验,对粒径大于等于0.5 fxm微粒的计数效率小于70%的过滤器。其中中 效1型过滤器计数效率大于或等于60%、中效2型过滤器计数效率大于或等于40%而小于60%,中效 3型过滤器计数效率大于或等于20%而小于40%。

3.5

粗效过滤器(初效空气过滤器)roughing filter

按本标准规定的方法检验,不满足中效及以上级别要求的过滤器。其中粗效1型过滤器计数效率 大于或等于50%,粗效2型过滤器计数效率大于或等于20%而小于50%,粗效3型过滤器标准人工尘 计重效率大于或等于50%,粗效4型过滤器标准人工尘计重效率大于或等于10%而小于50%。

3.6

静电过滤器 electric air filter

利用高压静电场使微粒荷电,然后被集尘板捕集的空气过滤器。

3.7

框架 frame

容纳滤料、保持过滤器外形、承受安装和使用时外力的壳体。

3.8

支撑体 underprop

支撑滤料或使滤料间空气通道保持一定形状的部件。

3.9

气溶胶发生器aerosol generator

空气过滤器计数效率检测时,提供稳定的试验用气溶胶的发生装置。

3. 10

额定风量 rated air flow

规定的过滤器在单位时间内设计处理的风量,或过滤器迎面风速乘以过滤器迎风面积,单位以 m3/h表示。

3. 11

粒径 particle size

用某种测定方法测出的表征粒子大小的名义尺寸,并不含有具体的几何形状的意义,单位以pm 表亦。

当用光散射粒子计数器测定时,粒径是指与标准粒子散射光强度作等效比较而获得的综合效果,代 表着某一几何尺寸范围的粒子大小。

3. 12

含尘浓度 dust concentration

指单位体积空气中所含悬浮粒子的数量或质量。当以P/L为单位表示时,称为计数浓度;当以 mg/m3为单位表示时,称为计重浓度。

2

3. 13

粒径分组 particle size grouping

根据本标准的需要,将试验空气中所含的悬浮粒子按粒径大小分为2组,即大于或等于0. 5 /im和 大于或等于2.0 pm

3. 14

计数效率 counting efficiency

指未积尘的受试过滤器上、下风侧气流中气溶胶计数浓度之差与其上风侧计数浓度之比,即受试过 滤器捕集粒子数量的能力,该效率以百分数(%)表示。

3. 15

人工尘 synthetic dust

指本标准使用的模拟大气尘的混合尘源。

3. 16

人工尘发生器 synthetic dust generator

指把人工尘按一定要求发散到空气中去形成比较均匀的分散系的设备。

3. 17

末端过滤器final filter

指用来捕集透过受试过滤器的人工尘的过滤器。

3. 18

计重效率 arrestance

指用人工尘试验过滤器,在任意一个试验周期内,受试过滤器集尘量与发尘量之比,即受试过滤器 捕集灰尘粒子质量的能力,该效率以百分数(%)表示。

3. 19

初始计重效率 initial arrestance

指用人工尘试验过滤器,第一个试验周期内中间状态的计重效率,该效率以百分数(%)表示。

3. 20

平均计重效率 average arrestance

指用人工尘试验过滤器,在额定风量下阻力达到终阻力的期间内,若干次测得的计重效率的算术平 均值,该效率以百分数(%)表示。

3.21

初阻力 initial pressure drop

指未积尘的受试过滤器通过额定风量时的空气阻力,单位以Pa表示。

3.22

终阻力 final pressure drop

指在额定风量下由于过滤器积尘,而使其阻力上升并达到的规定值。可以是表3规定的值,也可以 由生产厂家推荐,单位以Pa表示。

3.23

容尘量 dust holding capacity

指在额定风量下,受试过滤器达到终阻力时所捕集的人工尘总质量,单位以g表示。

4分类与标记

4.1分类 4.1.1按性能分类

a)粗效过滤器,分成粗效1型过滤器、粗效2型、粗效3型、粗效4型过滤器;


GB/T 14295-2008 空气过滤器标准下载:

https://pan.baidu.com/s/104KB4jBE_7YAhOtv1VGGhg

提取码:grz8
