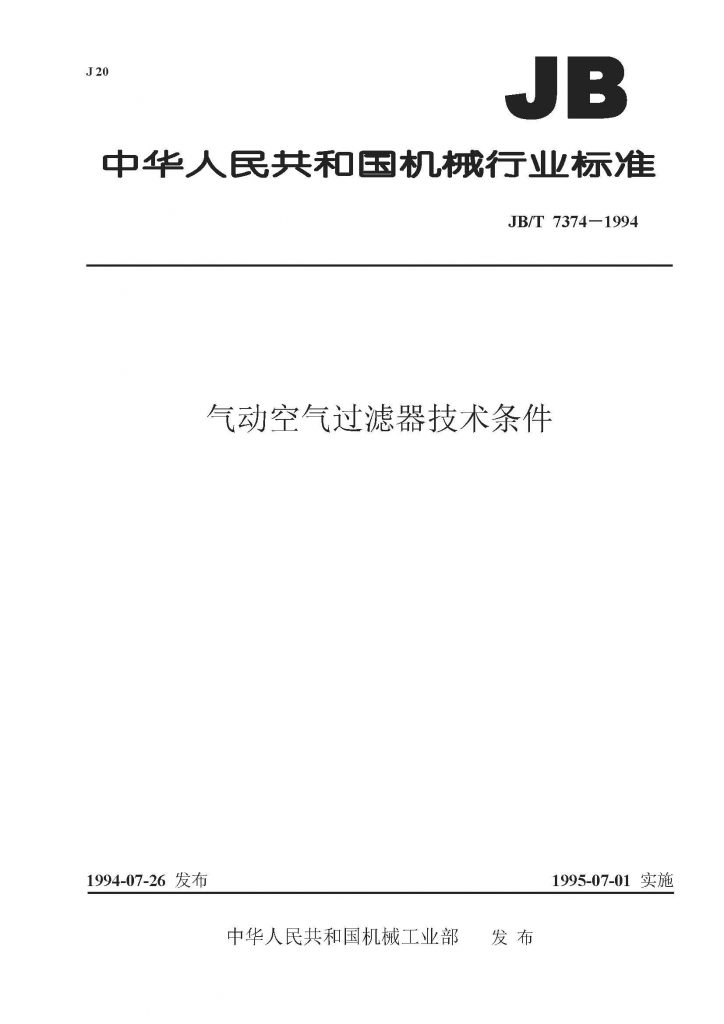

JB/T 7374-1994 气动空气过滤器标准技术条件标准下载

JB-T 7374-1994 气动空气过滤器标准技术条件标准下载

1主题内容与适用范围

本标准规定了空气过滤器技术要求,试验方法,检验规则及标志、包装、贮存。

本标准适用于用物理方法去除主要污染物的空气过滤器

2引用标准

GB 2346 液压、气动系统及兀件一公称压力系列

JB/T 6378 气动换向阀技术条件

3术语

3. 1空气过滤器

空气过滤器是阻留压缩空气中含有主要的固体与液体污染物的气动元件。

3.2过滤度

过滤度是指固体污物透过滤芯的最大直径。

3. 3水分离效率

水分离效率是指在规定压力降(或流量)下,空气过滤器的分离水量和给水量之比的百分数。 4规格

规格按通径分,并应符合表1规定。

表1

公称通径d mm6810152025
连接螺纹公制 mmM10X1M14X1.5M18X1.5M22X1.5M27X2M33X2
英制inG1/8″G1/4″G3/8″G1/2″G3/4″G1″

5技术要求

5.1工作条件 5. 1. 1工作介质

经初级处理的压缩空气。

5. 1.2介质温度、环境温度

介质温度、环境温度均为5〜60°C

5. 1. 3公称压力

空气过滤器公称压力按0.63, 1.00, 1.60 MPa选用。

5. 2性能要求

机械工业部1994-07-26批准 1995-07-01实施

1

5. 2. 1 密封性

在公称压力下空气过滤器应无外泄漏。

5. 2. 2耐压性

在1.5倍公称压力下,空气过滤器任何零(部)件应无损坏和永久变形。

5.2.3过滤度

空气过滤器的过滤度按1,5, 10,25, 40,75 um选用。

5. 2. 4水分离效率

空气过滤器的水分离效率不小于80%。

5.2.5压力降空气流量

空气过滤器在各种进口压力下的空气流量用表2表示,其数值应在出口压力降达到进口压力的 5%时测得,其参数值分成AB两档,产品按指定的档次进行检测,并不得小于表2的规定值。

表2

进口压力 MPa公称通径d mm
6810152025
压力降-空气流量(标准状态下)m3/h
ABABABABABAB
0.2512.08.427.018.645.631.870.249.2102.071.4126.088.2
0.4017.412.043.230.070.249.287.661.2168.0117.6205.2143.4
0.6327.018.666.046.297.267.8140.497.8240.0168.0312.0218.4
1.0040.828.2102.071.4140.497.8205.2143.4324.0226.8408.0285.6

注:①进口压力大于l.OOMPa的流量值由生产厂给出。

②以上流量为青铜烧结滤芯过滤精度75 um时的流量,配有其它滤材和精度滤芯的过滤器的流量由生产 厂给出。

5.2.6排水器性能

空气过滤器应设置手动或自动排水器。

5. 2. 6.1手动排水器应开关灵活,启开时能排放,关闭时不泄漏。

  • 2. 6. 2自动排水器关闭时不泄漏,在规定的压力下当液位到达预定的高度时能自动排放,排水后应 自动关闭,并装有手动排放装置。

5.2.7外观质量

空气过滤器外表涂层应色泽均匀,无起泡及剥落等缺陷。塑料存水杯不应有影响透明度的纹影, 无气泡等杂物。标牌应清晰、无剥落和翘角现象。

6试验方法

6.1试验条件

  • 1. 1试验介质

经过滤度比被测滤芯精度高一档,水分离效率不小于80%的空气过滤器处理的压缩空气。

6. 1. 2环境温度

环境温度5〜40 °C

6.1.3相对湿度

周围空气相对湿度彡90%。 6. 1.4试验压力

试验压力按表3规定。

表3

公称压力 MPa0.631.001.60
试验项巨耐压性试验压力MPa1.5倍公称压力
密封性公称压力
水分离效率0.63
压力降-空气流量0.40 0.630.63 1.001.00 1.60
排水器性能0.63
标准压力允许波动值±4%

6.1.5试验仪表精度

试验用的压力表精度规定型式试验不低于0.4级,出厂试验不低于2.5级,测量范围的上限值不 得大于试验压力的2倍;流量计不低于2.5级;温度计(表)为普通级。

6. 2性能试验 6. 2. 1密封性试验

空气过滤器的试验压力按表3规定,输出口堵塞,浸没水中15〜30 cm,检测10 s

6.2.2耐压性试验

空气过滤器的试验压力按表3规定,输出口堵塞,保压1 min后进行检验。

6.2.3过滤度试验

a.过滤度试验回路的原理按图1。

1 一气源;2—定值器;3—流量计;4一U型压力计;5—容器及测试装置;6—被测滤芯 b.将被测滤芯放入盛有乙醇的容器中,液面浸过滤芯,加盖密封,将滤芯中的残存空气抽出
