JB/T 6417-1992 空调用空气过滤器标准下载

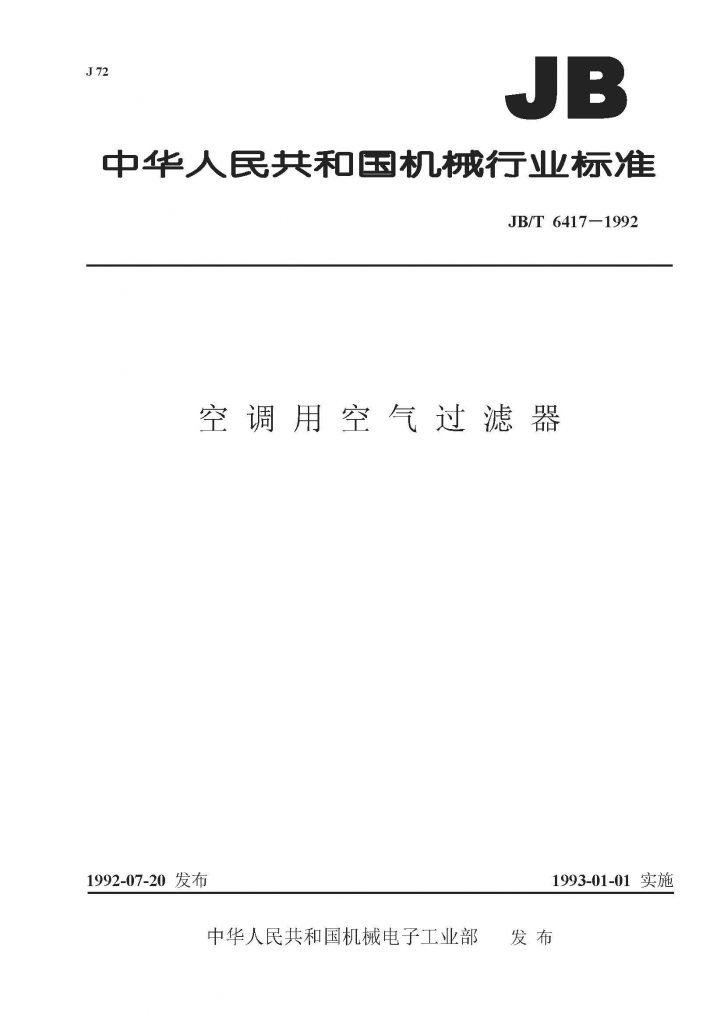

JB-T 6417-1992 空调用空气过滤器标准

1主题内容与适用范围

本标准规定了空调用空气过滤器(以下简称“过滤器”型式、基本参数、技术要求、试验方法、 检验规则、标志、包装和贮存。

本标准适用于通风空调用的过滤器和有耐湿要求的过滤器。

本标准不适用于治理空气污染用的过滤器。

2引用标准

GB 191 包装储运图示标志

GB 4744 纺织物抗渗水测定法

GB 12218 一般通风用空气过滤器性能试验方法

GB/T 13306 标牌

SJ 142 电子工业专用设备总技术要求

3术语 3.1过滤效率

以试验室大气尘作尘源用尘埃粒子计数器测得粒径分组计数效率。

3.2耐湿过滤器

能在相对湿度90%~100%的常温条件下长期工作的过滤器。

3.3亚高效过滤器

尘埃粒径不小于0〜5 pm微粒的计数效率为95%〜99.9%的过滤器。

4 型式和基本参数 4. 1 型式

4.1.1按在额定风量下测试过滤器对规定尘埃粒径的微粒的过滤效率(大气尘粒径分组计数效率)分 为1、2、3、4、5五类(见表1)。

表1

过滤器名称粗 效中效高中效亚高效
性能代号12345
粒径 ^m彡5多1彡0.5
过滤效率£ %<40彡40〜<80彡20〜<70彡70〜<99彡 95〜<99.9
人工尘计量效率£ %对中位径dP 50=8pm的人工尘过滤效率
<70彡70〜<96

注:人工尘是冶金建筑科学院研制的BFa人工尘。

机械电子工业部1992-07-20批准 1993-01-01实施

1

4.1.2过滤器的结构型式按表2规定。

表2

结构型式代 号
平板式B
折褶式Z
袋式D
卷绕式J
填料式T

额定风量代号:阿拉伯数字X102m3/h (每増加100 m3/h时代号递
増1,不足100 m3/h时代号不变)

性能代号:见表1 宽度尺寸:见表3 过滤器名称代号

型号示例:

KG 610/1-25

表示空调器用宽度为610 mm的1类过滤器,风量为2 500 m3/h

KG 305/2-15

表示空调器用宽度为305 mm的2类过滤器,风量为1 500 m3/h

4. 3基本参数

过滤器的外形尺寸按下图和表3的规定。

表3

高度H500, 520, 610, 762, 915
宽度B305, 457, 500, 520, 610, 762, 915, 1220, 1525, 1830
深度D25, 69, 80, 120, 150, 292, 360, 500, 600, 700, 800, 900

5技术要求 5. 1基本要求

过滤器应按本标准的要求,并按经规定程序批准的图样和技术文件制造。

5. 2材料要求 5. 2. 1滤料

5. 2. 1.1相对湿度为90%〜100%时,滤料长期使用中应无颗粒脱落。

5. 2. 1. 2滤料在室温水中浸泡15 min左右,同时在室温下测定湿态滤纸,宽度为15 mm的滤料横向 平均抗拉强度应不小于2.6 N

5. 2. 1.3滤料的抗水性能按GB 4744规定测定,平均不应小于4980 Pa,单个样品不应小于4480 Pa

5. 2. 1.4滤料的各项性能、效率、阻力、容尘量等应满足同类过滤器的性能要求。

5. 2. 1.5滤料的厚度、宽度应均匀,表面不应有裂纹和人为孔洞等外伤。

5. 2. 1. 6滤料不应产生二次污染。

5.2.2粘结剂和密封胶

5.2.2. 1粘结剂的抗剪和抗拉强度应大于滤料的强度,其耐湿性应与滤料相同。

5. 2. 2. 2密封胶应保证过滤器阻力在使用极限条件下,运行时不开裂、不脱胶,并且有弹性,其耐温、 耐湿性与滤料相同。

5.3结构要求 5.3.1箱体结构

5.3. 1.1过滤器由外壳(箱体)与滤芯结合而成,通常滤芯由滤料做成折褶式或平板式,滤料应是可 清洗或一次性使用的。

5. 3. 1. 2非箱体式过滤器通常由滤芯与框架做成袋式或卷绕式,滤料应是可清洗或一次性使用的。 5.3.2外壳或框架

5. 3. 2. 1外壳或框架的材料为金属或非金属。

5. 3. 2. 2外壳或框架既当滤料支撑体又作过滤器密封端面时应有足够的强度和刚度。

5. 3. 2. 3外壳或框架应有与滤料相同的防湿要求。

5. 3. 3密封设施

5. 3. 3.1滤料与箱体或框架应连接(或粘接)牢固,无明显漏孔及脱开间隙。粘接处、缝接处不开裂。 5. 3. 3. 2箱体外壳或框架端面应装有密封垫,密封垫应平整,具有一定弹性,与外壳或框架粘接应牢固。 5.3.4清洗再生使用

滤料再生清洗后效率不低于原来指标的85%,阻力应不大于初阻力的15%,强度无明显下降。

5. 4外观要求

5.4.1过滤器箱体外壳、框架或支撑体无凹凸疤痕、破损,外形平整规矩。

5. 4. 2滤料无损伤。

5.5外形尺寸偏差按表4规定。


JB/T 6417-1992 空调用空气过滤器标准下载

https://pan.baidu.com/s/1wMKgJmYW_qMyMn00U50uig

提取码:xcm8
